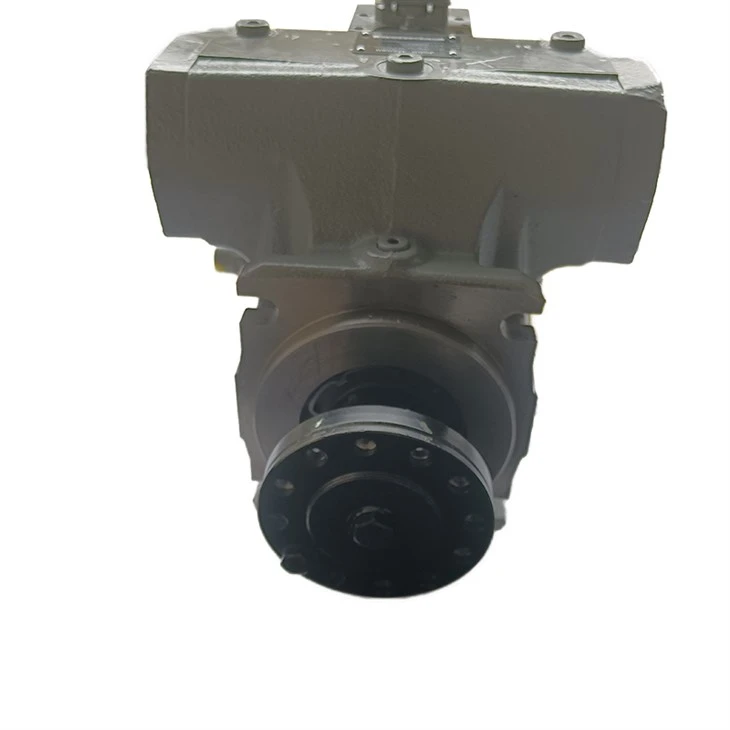

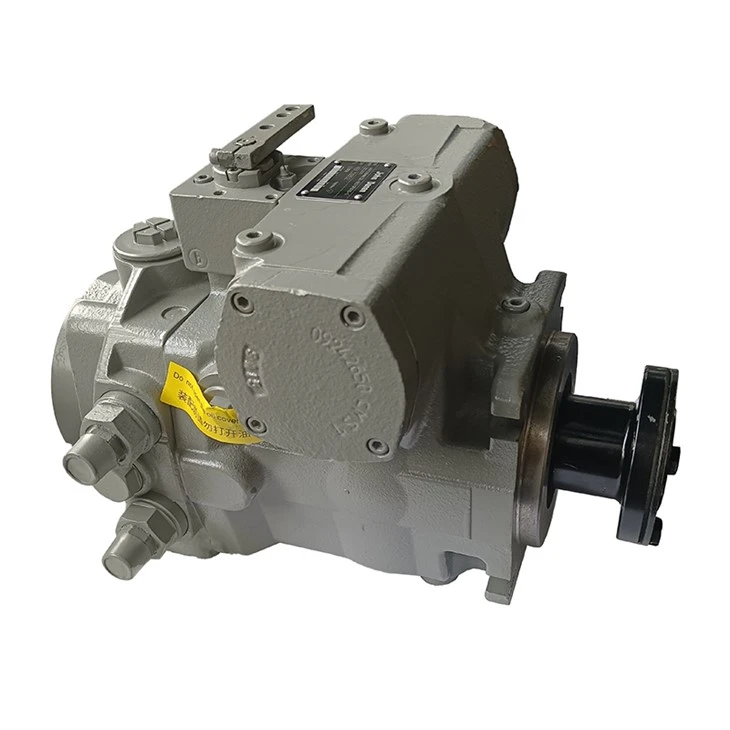

Rexroth A4VTG সিরিজ অক্ষীয় পিস্টন পরিবর্তনশীল স্থানচ্যুতি হাইড্রোলিক পাম্প

A4VTG সিরিজ হল সোয়াশ-প্লেট অক্ষীয় পিস্টনভেরিয়েবল-টাইপ পাম্প। এটি বন্ধ সার্কিটে হাইড্রোস্ট্যাটিক ট্রান্সমিশনের জন্য ব্যবহৃত হয়। প্রবাহটি ড্রাইভিং গতি এবং স্থানচ্যুতির সমানুপাতিক। সোয়াশ প্লেট সুইং অ্যাঙ্গেলের সাথে আউটপুট প্রবাহ শূন্য থেকে সর্বোচ্চ পর্যন্ত বৃদ্ধি পায়। এটি বিভিন্ন ধরনের নিয়ন্ত্রণের জন্য উচ্চ মাত্রার কম্পন এবং নিয়ন্ত্রণের জন্য বিভিন্ন ধরনের কম্পিউশন ফাংশন সরবরাহ করে। পাম্পের প্রতিটি পাশে সজ্জিত ওভারফ্লো ভালভগুলি স্ট্যাটিক হাইড্রোলিক ড্রাইভ (পাম্প এবং মোটর) ওভারলোড থেকে প্রতিরোধ করতে ব্যবহৃত হয় এবং তেল ভর্তি করার কাজও রয়েছে।

প্রযুক্তিগত পরামিতি
ডেটা শীট (তাত্ত্বিক মান, সহগ এবং সহনশীলতা ব্যতীত; আনুমানিক মান)
স্পেসিফিকেশন				এনজি		71	90
স্থানচ্যুতি পরিবর্তনশীল পাম্প				ভিজি সর্বোচ্চ	cm³	71	90
রিফিল পাম্প (পি=20 বার ঘন্টায়)				ভিজিএসপি	cm³	20.5	27
Vgmax এ গতি				নোম	আরপিএম	3300	3050
সর্বনিম্ন গতি				নমিন	আরপিএম	500	500
প্রবাহ হার NnomH এবং Vgma				9 max	আমি/মিনিট	234	275
শক্তি) Nnom H.Vgmax		△p=400 বার		পিএম	কিলোওয়াট	156	183
টর্ক 1) ভিজি সর্বোচ্চ এবং		△p=400 বার		তমা	Nm	452	573
		△p=100 বার		T	Nm	113	143
ঘূর্ণনশীল কঠোরতা ড্রাইভ খাদ V8				C	Nm/rad	120900	一
ড্রাইভ শ্যাফ্ট V9				C	Nm/rad	一	150896
রটার গ্রুপের জড়তার মুহূর্ত				জেজিআর	kgm²	0.0097	0
সর্বোচ্চ কৌণিক ত্বরণ 2				0	rad/s2	21000	18000
ভরাট ক্ষমতা				V	L	1.3	1
আনুমানিক ওজন (ব্যান্ড-পাস শ্যাফ্ট ড্রাইভ ছাড়া)				m	কেজি	51	53
1) কোন রিফিল পাম্প নেই
2 কার্যকর এলাকা হল ন্যূনতম প্রয়োজনীয় গতি এবং সর্বাধিক অনুমোদিত গতির মধ্যে।
এটি বাহ্যিক উত্তেজনার জন্য উপযুক্ত (যেমন ইঞ্জিন ঘূর্ণনের ফ্রিকোয়েন্সি আসল থেকে 2 থেকে 8 গুণ, কার্ডান শ্যাফ্টের ঘূর্ণনের ফ্রিকোয়েন্সি আসল থেকে 2 গুণ)। সীমা মান শুধুমাত্র একক পর্যায়ে পাম্প প্রযোজ্য. সংযোগকারীর লোড ক্ষমতা বিবেচনা করা আবশ্যক।
মনোযোগ
"সর্বোচ্চ মানের উপরে বা নীচে কাজ করার ফলে কার্যকারিতা হ্রাস, পরিষেবা জীবন সংক্ষিপ্ত বা অক্ষীয় প্লাঞ্জার ইউনিটের ক্ষতি হতে পারে। আমরা পরীক্ষা বা গণনা/মডেল দ্বারা সুপারিশ করি লোড পরীক্ষাটি সমানভাবে করা হয় এবং অনুমোদিত মানগুলির সাথে তুলনা করা হয়।"
স্পেসিফিকেশন নির্ধারণ করুন
প্রবাহ হার			[লি/মিনিট]	প্রতি বিপ্লবে ভিজি= স্থানচ্যুতি (cm3
				△p=ডিফারেনশিয়াল প্রেসার(বার
টর্ক			[Nm]	n=ঘূর্ণন গতি(rpm)
				nv= আয়তনের দক্ষতা
শক্তি			[কিলোওয়াট]	nmh= যান্ত্রিক - জলবাহী দক্ষতা
				7t= সামগ্রিক দক্ষতা(n=n·nmh

কম গতি এবং উচ্চ টর্ক হাইড্রোলিক মোটর, হাইড্রোলিক মোটর কাঁপানো বা হামাগুড়ি দেওয়ার অভিজ্ঞতা ছাড়াই খুব কম হাইড্রোলিক প্রবাহ হারে একই উচ্চ টর্ক পাওয়ার আউটপুট করতে সক্ষম!
